STC型系列馬丁式除渣機
該機是裝置在6-35T/H鏈條鍋爐排落渣下方，本機主要由碎渣機構，排渣機構，水封槽（機殼）及擺線針輪減速機等組成。煤渣從碎渣機構破隨后，落入機殼，然后被推渣機構從出渣口推出。本設備具有碎渣、出渣和水封爐膛等多功能，濕式出渣有利于環境衛生，經破碎后的煤渣，便于輸送。該機適用燃燒含焦較高與結焦的煤種。
STC系列馬丁式除渣機，經廣大用戶反映，在原型號的基礎上作改進，其優點：
1、 機殼下部R襯板處，改進活動裝置，便于維修。由于推渣器的滾輪，經常與R襯板滾動摩擦，容易損壞。改進后便于更換R襯板，延長整機使用。
2、 擺線針輪減速機在運行中碎渣部分受外界力（如鐵塊、磚塊）卡住，受力過大，往往容易將的箱蓋、主箱體損壞?，F(xiàn)在減速機的端頭加支架，使受力均衡，保護箱蓋、主箱體等不受損壞。
3、 改進加油潤滑系統，將油杯改裝在碎渣軸的軸端上，方便加油，保護軸襯的磨損及消耗。
二 STC系列馬丁式除渣機技術參數表:
|
機型
項目
|
STC-2
|
STC-3
|
STC-4
|
|
連續排渣量(t/h)
|
1.6
|
2.5
|
4
|
|
適用鍋爐出力 (t/h)
|
10
|
20
|
35
|
|
碎渣尺寸(經碾軋后)
|
＜100mm
|
＜100mm
|
＜100mm
|
|
排渣器行程數 (次/分鐘)
|
1
|
1
|
1
|
|
鍋爐出渣口尺寸
|
1000×660
|
1250×660
|
1530×660
|
|
擺線減速機
|
|
|
速比
|
731
|
731
|
731
|
|
輸出軸(轉速/分鐘)
|
1
|
1
|
1
|
|
輸出扭矩(公斤/米)
|
200
|
200
|
200
|
|
電機功率 (kw)
|
Y90L-6-2.2
|
Y90L-6-3
|
Y90L-6-3
|

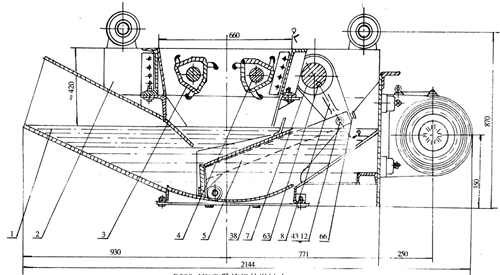

三 STC系列馬丁式除渣機外形簡圖:
|
